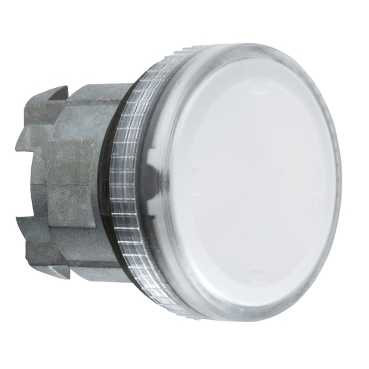

ZB4BV07
  • ZB4BV07
  • ZB4BV07
  • ZB4BV07
  • ZB4BV07

Ana
Ürün serisi Harmony XB4
ürün ya da bileşen tipi Pilot ışığı için başlık
ürün uyumluluğu BA 9s
cihaz kısa adı ZB4
şev malzemesi Krom kaplı metal
montaj çapı 22 mm
bölünemez miktar başına satış 1
sinyalleme birimi başlığı biçimi Yuvarlak
başlık/operatör veya lens rengi Renksiz
operatör ek bilgisi Daz lens ile

Tamamlayıcı
CAD genel genişliği 29 mm
CAD genel yüksekliği 29 mm
CAD genel derinliği 31 mm
ürün ağırlığı 0.027 kg
yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C,mesafe: 0,1 m
elektrik yapısı kodu P3 ön montajile BA 9s
P4 ön montajile BA 9s ve transformatör


Ortam
koruyucu bakım TH
depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -25...70 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 60536
IP koruma derecesi IP66uyumluluk standardı IEC 60529
NEMA koruma derecesi NEMA 13
NEMA 4X

IK koruma derecesi IK05uyumluluk standardı IEC 50102
standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-5
JIS C 4520
UL 508
CSA C22.2 No 14

titreşim direnci 5 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27



Dimensions




Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)

Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board

Connection by Faston Connectors



(1)Diameter on finished panel or support(2)40 mm min. / 1.57 in. min.(3)30 mm min. / 1.18 in. min.(4)Ø 22.5 mm / 0.89 in. recommended (Ø 22.3 mm 0+0.4 / 0.88 in. 0+0.016)(5)45 mm min. / 1.78 in. min.(6)32 mm min. / 1.26 in. min.



Pushbuttons, Switches and Pilot Lights for Printed Circuit Board ConnectionPanel Cut-outs (Viewed from Installer’s Side)


A:30 mm min. / 1.18 in. min.B:40 mm min. / 1.57 in. min.

Printed Circuit Board Cut-outs (Viewed from Electrical Block Side)

Dimensions in mm


A:30 mm min.B:40 mm min.

Dimensions in in.


A:1.18 in. min.B:1.57 in. min.

General Tolerances of the Panel and Printed Circuit Board

The cumulative tolerance must not exceed 0.3 mm / 0.012 in: T1 + T2 = 0.3 mm max.

Installation Precautions

  • Minimum thickness of circuit board: 1.6 mm / 0.06 in.

  • Cut-out diameter: 22.4 mm ± 0.1 / 0.88 in. ± 0.004

  • Orientation of body/fixing collar ZB4 BZ009: ± 2°30’ (excluding cut-outs marked a and b).

  • Tightening torque of screws ZBZ 006: 0.6 N.m (5.3 lbf.in) max.

  • Allow for one ZB4 BZ079 fixing collar/pillar and its fixing screws:

    • every 90 mm / 3.54 in. horizontally (X), and 120 mm / 4.72 in. vertically (Y).

    • with each selector switch head (ZB4 BD•, ZB4 BJ•, ZB4 BG•).

The fixing centers marked a and b are diagonally opposed and must align with those marked 4 and 5.


(1)Panel(2)Printed circuit board

Mounting of Adapter (Socket) ZBZ 01•

  • 1 2 elongated holes for ZBZ 006 screw access

  • 2 1 hole Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 for centring adapter ZBZ 01•

  • 3 8 × Ø 1.2 mm / 0.05 in. holes

  • 4 1 hole Ø 2.9 mm ± 0.05 / 0.11 in. ± 0.002, for aligning the printed circuit board (with cut-out marked a)

  • 5 1 elongated hole for aligning the printed circuit board (with cut-out marked b)

  • 6 4 holes Ø 2.4 mm / 0.09 in. for clipping in adapter ZBZ 01•

Dimensions An + 18.1 relate to the Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 holes for centring adapter ZBZ 01•.
