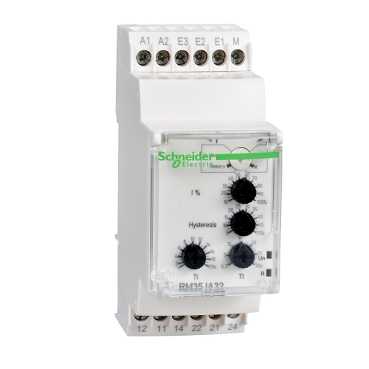

RM35JA32MW
  • RM35JA32MW
  • RM35JA32MW

Ana
Ürün serisi Zelio Control
ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri
röle tipi Akım kontrol rölesi
röle adı RM35JA
röle tarafından izlenen parametreler Aşırı akım veya düşük akım algılama
zaman gecikme tipi Ayarlanabilir 1...20 sn, 0 + 10 % Ti enerjilemede
Ayarlanabilir 0.3...30 s, 0 + 10 % Tt eşik değerini geçerken

VA cinsinden anahtarlama kapasitesi 1250 VA
minimum anahtarlama akımı 10 mA -de 5 V DC
maksimum anahtarlama akımı 5 A AC/DC
VA cinsinden güç tüketimi <= 3,5 VA AC
ölçüm aralığı 0,15...1,5 A E1-M terminalleri
0,5...5 A E2-M terminalleri
1,5...15 A E3-M terminalleri
150 mA...15 A akım

kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1
AC-13uyumluluk standardı IEC 60947-5-1
AC-14uyumluluk standardı IEC 60947-5-1
AC-15uyumluluk standardı IEC 60947-5-1
DC-12uyumluluk standardı IEC 60947-5-1
DC-13uyumluluk standardı IEC 60947-5-1
DC-14uyumluluk standardı IEC 60947-5-1


Tamamlayıcı
sıfırlama süresi 1500 ms için zaman gecikmesi
maksimum anahtarlama gerilimi 250 V AC/DC
[Us] nominal besleme gerilimi 24...240 V AC/DC, 50/60 Hz +/- 10 %
besleme gerilimi limitleri 20,4...264 V AC/DC
kontrol devresi gerilim limitleri - 15 % + 10 % Un
W cinsinden güç tüketimi <= 0,6 W DC
kontrol devresi frekansı 40...70 Hz +/- 10 %
terminaller arasında direnç 0,005 Ohm E3-M terminalleri
0,015 Ohm E2-M terminalleri
0,05 Ohm E1-M terminalleri

çıkış kontakları 2 K/A
nominal çıkış akımı 5 A
ölçüm döngüsü <= 30 ms doğru rms değeri olarak ölçüm döngüsü
histeresiz 5...50 % 'ineşik ayarı
başlatmada çalışma gecikmesi 0.3 s
ölçüm doğruluğu Tam ölçek değerinin +/- %10'u
tekrarlama doğruluğu +/- % 0,5 için giriş ve ölçüm devresi
+/- 2 % için zaman gecikmesi

ölçüm hatası % 0,05/°C sıcaklık değişimi ile
Tüm serinin 1 volt üzerinde gerilim değişimi ile

polarite Yok DC
eşik ayarı 10...100 %
işaret CE : 73/23/EEC
CE : EMC 89/336/EEC

aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1
yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5
> 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5
> 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60664-1
> 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60255-5
> 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60664-1
> 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60255-5
> 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60664-1

[Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60664-1
çalışma konumu Herhangi bir konum olmadan deger kaybi
bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz
Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz
Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu
Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu

sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1
muhafaza malzemesi Kendiliğinden sönen plastik
yerel sinyalleme LED yeşil için güç AÇIK
LED sarı için röle ON

montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715
elektrik dayanıklılığı 100000 cycles
mekanik dayanıklılık 30000000 cycles
çalışma hızı <= 360 çalışma/saat altinda tam yük
güvenlik güvenilirlik verisi MTTFd = 296.8 yıl
B10d = 270000

kontak malzemesi Kadmiyumsuz
genişlik 35 mm
ürün ağırlığı 0.13 kg

Ortam
mikro kırılmalara bağışıklık 50 ms
elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4
Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3
Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2

standartlar EN/IEC 60255-6
ürün sertifikaları CSA
C-Tick
GL
GOST
UL

depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -20...50 °C
bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30
titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6
1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1

darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1
IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529
IP30 (muhafaza)uyumluluk standardı IEC 60529

kirletme derecesi 3uyumluluk standardı IEC 60664-1
dielektrik test gerilimi 2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60255-5
2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60664-1

yayılmayan şok dalgası 4 kVuyumluluk standardı IEC 60255-5
4 kVuyumluluk standardı IEC 60664-1
4 kVuyumluluk standardı IEC 61000-4-5


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
