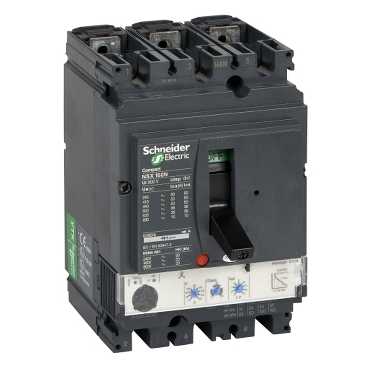

LV430985
  • LV430985

Ana
seri Compact
ürün adı Compact NSX
ürün ya da bileşen tipi Devre kesici
cihaz kısa adı Compact NSX160F
cihaz uygulaması Motor
kutup açıklaması 3P
korumalı kutup açıklaması 3t
ağ tipi AC
ağ frekansı 50/60 Hz
[In] nominal akım 150 A ( 65 °C )
160 A ( 40 °C )

[Ui] nominal yalıtım voltajı 800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ue] nominal çalışma voltajı 690 V AC 50/60 Hz
derece kodu F
kesme kapasitesi 10 kA -de 600 V AC 50/60 Hzuyumluluk standardı UL 508
-de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1
-de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1
35 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508
-de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1
85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508
8 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
22 kA Icu -de 525 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
85 kA Icu -de 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
30 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2

[Ics] nominal hizmet kesme kapasitesi Ics 22 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
Ics 30 kA 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
Ics 35 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
Ics 36 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
Ics 8 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
Ics 85 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2

yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2
Evetuyumluluk standardı IEC 60947-2

kullanım kategorisi Kategori A
açma birimi adı Micrologic 2.2 M
açma birimi teknolojisi Elektronik
açma birimi koruma fonksiyonları LSoI
açma birimi derecesi 150 A ( 65 °C )
koruma türü Anlık kısa devre koruması
Aşırı yük koruma (uzun süreli)
Kısa süreli kısa devre koruması

kirletme derecesi 3uyumluluk standardı IEC 60664-1

Tamamlayıcı
kontrol tipi Geçiş
montaj modu Sabit
montaj desteği Arka plaka
üst bağlantı Ön
aşağı bağlantı Ön
mekanik dayanıklılık 40000 cycles
elektrik dayanıklılığı 10000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2
15000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2
20000 cycles 440 V In uyumluluk standardı IEC 60947-2
7500 cycles 690 V In uyumluluk standardı IEC 60947-2

bağlantı aralığı 35 mm
yerel sinyalleme LED % 95 Ith
LED hazır

motor açma sınıfı 10
20
5

tamamlayıcı motor koruma Faz dengesizliği
uzun süreli açma ayar tipi lr Ayarlanabilir 9 ayar
uzun süreli açma ayar aralığı 70...150 A
uzun süreli gecikme ayarı tipi Sabit
[tr] uzun süreli gecikme ayarı 10 s 7,2 x Ir 10
120 s 1,5 x Ir 5
20 s 7,2 x Ir 20
240 s 1,5 x Ir 10
26 s 6 x Ir 20
480 s 1,5 x Ir 20
5 s 7,2 x Ir 5
13,5 sn 6 x Ir 10
6,5 sn 6 x Ir 5

termik bellek Açmadan önce ve sonra 20 dakika
kısa süreli açma ayarı tipi Isd Ayarlanabilir 9 ayar
[Isd] kısa süreli açma ayarı aralığı 5...13 x Ir
kısa süreli gecikme ayarı tipi Sabit
anlık açma ayar tipi li Sabit
anlık açma ayar aralığı 2250 A
yükseklik 161 mm
genişlik 105 mm
derinlik 86 mm
ürün ağırlığı 2.2 kg

Ortam
elektrikli şok koruma sınıfı Sınıf II
standartlar EN 60947-2
IEC 60947-2
NEMA AB1
UL 508

ürün sertifikaları CSA
UL

IP koruma derecesi IP40uyumluluk standardı IEC 60529
IK koruma derecesi IK07uyumluluk standardı IEC 62262
çalışma için ortam hava sıcaklığı -35...70 °C
depolama için ortam hava sıcaklığı -55...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0819 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
