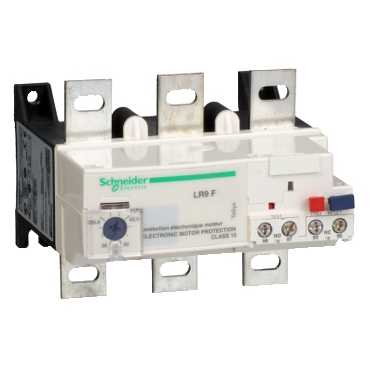

LR9F5371
  • LR9F5371

Ana
seri TeSys
ürün adı TeSys LRF
cihaz kısa adı LR9F
ürün ya da bileşen tipi Elektronik termal aşırı yük rölesi
röle uygulaması Motor koruma
ürün uyumluluğu LC1F185...LC1F265
ağ tipi AC
aşırı yük açma sınıfı Sınıf 10uyumluluk standardı IEC 60947-4
termal koruma ayar aralığı 132...220 A

Tamamlayıcı
ağ frekansı 50/60 Hz
besleme gerilimi limitleri 17...32 V
montaj desteği Kontaktöre doğrudan
Plaka

açma eşiği 1,12 +/- 0,06 In açmauyumluluk standardı IEC 60947-4-1
kesinti dayanımı 4 kVuyumluluk standardı IEC 61000-4-5
kontak tipi ve düzenleme 1 NA + 1 NK
[Ith] klasik açık hava termik akımı 5 A için kontrol devresi
[Ue] nominal çalışma voltajı 1000 V AC 50/60 Hz için güç devresiuyumluluk standardı VDE 0110 grup C
[Ui] nominal yalıtım voltajı 1000 V AC güç devresiuyumluluk standardı IEC 60947-4
[Uimp] nominal darbe dayanım voltajı 8 kVuyumluluk standardı IEC 60947-1
faz arızası hassasiyeti 4 s'de açma +/- % 20uyumluluk standardı IEC 60947-4-1
sıfırlama Manuel sıfırlama ön rölede
kontrol tipi Dial beyaz full-load current adjustment
Test button kırmızı
Push-buton kırmızı sıfırlama
Push-buton stop

yerel sinyalleme Açma göstergesi
sıcaklık dengeleme -20...70 °C
akım tüketimi <= 5 mA yüksüz
mA cinsinden anahtarlama kapasitesi 0...150 mA
gerilim düşüşü <= 2,5 V kapalı durum
bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: katı
Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1 mm² - kablo sertligi: katı
Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: esnek - kablo uçlu kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...4 mm² - kablo sertligi: esnek - kablo uçsuz kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1...1.5 mm² - kablo sertligi: esnek - kablo uçlu kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - kablo uçsuz kablo ucu
Güç devresi : pabuç-halka terminalleri M10

sıkma torku Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi : 35 N.m - üzerinde vida kelepçesi terminalleri

yükseklik 101 mm
genişlik 115 mm
derinlik 123.5 mm
ürün ağırlığı 0.95 kg

Ortam
standartlar EN 50081-1
EN 50081-2
EN 50082-2
EN 60947-4-1
IEC 60255-17
IEC 60255-8
IEC 60947-4-1
VDE 0660

ürün sertifikaları CSA
UL

koruyucu bakım TH
IP koruma derecesi IP20uyumluluk standardı VDE 0106
IP20uyumluluk standardı IEC 60529

çalışma için ortam hava sıcaklığı -20...55 °Cuyumluluk standardı IEC 60255-8
depolama için ortam hava sıcaklığı -40...85 °C
çalışma yüksekliği <= 2000 m olmadan derating
yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1
mekanik dayanıklılık Şoklar 11 msn için 13 Gnuyumluluk standardı IEC 60068-2-7
Titreşimler 5...300 Hz 2 Gnuyumluluk standardı IEC 60068-2-6

dielektrik gücü 6 kV -de 50 Hzuyumluluk standardı IEC 255-5
elektromanyetik uyumluluk Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 10 V/muyumluluk standardı IEC 61000-4-3
Elektrostatik deşarja direnç 6 kV dolaylı moddauyumluluk standardı IEC 61000-4-2
Elektrostatik deşarja direnç 8 kV havadauyumluluk standardı IEC 61000-4-2
Hızlı geçici bağışıklık testi 2 kVuyumluluk standardı IEC 61000-4-4
