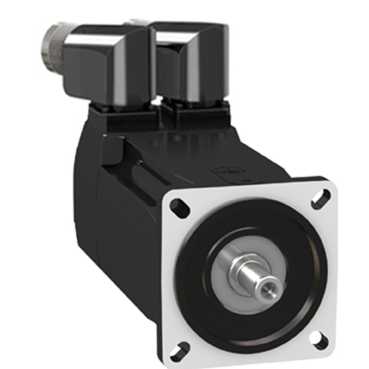

BMH0703P06F2A

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

ürün ya da bileşen tipi

Servo motor

cihaz kısa adı

BMH

maksimum mekanik hız

8000 rpm

sürekli durma torku

3,4 N.m için LXM32.D18N4 6 A -de 400 V trifaze
3,4 N.m için LXM32.D18N4 6 A -de 480 V trifaze

tepe durma torku

10,2 N.m için LXM32.D18N4 6 A -de 400 V trifaze
10,2 N.m için LXM32.D18N4 6 A -de 480 V trifaze

nominal çıkış gücü

1300 W için LXM32.D18N4 6 A -de 400 V trifaze
1300 W için LXM32.D18N4 6 A -de 480 V trifaze

nominal tork

2,4 N.m için LXM32.D18N4 6 A -de 400 V trifaze
2,4 N.m için LXM32.D18N4 6 A -de 480 V trifaze

nominal hız

5000 rpm için LXM32.D18N4 6 A -de 400 V trifaze
5000 rpm için LXM32.D18N4 6 A -de 480 V trifaze

ürün uyumluluğu

LXM32.D18N4 -de 400...480 V trifaze

şaft ucu

Deliksiz

IP koruma derecesi

IP54 (standart)

hız geri besleme çözünürlüğü

32768 nokta/dönüş

frenleme

Ile

montaj desteği

Uluslararası standart flanş

elektrikli bağlantı

Döndürülebilir sağa açılı konnektörler

Tamamlayıcı

seri uyumluluğu

Lexium 32

[Us] nominal besleme gerilimi

480 V

fazların ağ sayısı

Trifaze

sürekli durma akımı

3.91 A

sürekli güç

1.68 W

maksimum akım Irms

12,6 A için LXM32.D18N4

maksimum kalıcı akım

12.57 A

ikinci şaft

Ikinci şaft ucu olmadan

şaft çapı

14 mm

şaft uzunluğu

30 mm

geri besleme tipi

Tek dönüşlü SinCos Hiperface

tutma torku

3 N.m (frenleme)

motor flanş boyutu

70 mm

motor yığını sayısı

tork sabiti

0,87 N.m/A -de 120 °C

geri emf sabiti

55,8 V/krpm -de 120 °C

motor kutuplarının sayısı

rotor ataleti

1.78 kg.cm²

stator direnci

2,65 Ohm -de 20 °C

stator endüktansı

8,6 mH -de 20 °C

stator elektrik süresi sabiti

3,2 msn -de 20 °C

maksimum radyal güç Fr

400 N -de 6000 rpm
430 N -de 5000 rpm
460 N -de 4000 rpm
510 N -de 3000 rpm
580 N -de 2000 rpm
730 N -de 1000 rpm

maksimum eksenel güç Fa

0,2 x Fr

fren içeri çekme gücü

7 W

soğutmanın tipi

Doğal konveksiyon

uzunluk

225 mm

ortalama bilezik çapı

60 mm

ortalama bilezik derinliği

2.5 mm

montaj deliklerinin sayısı

montaj delik çapı

5.5 mm

montaj deliklerinin dairesel çapı

82 mm

ürün ağırlığı

4 kg

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu

Green Premium ürünü

RoHS

Uyumlu - 0936'dan itibaren - Schneider Electric uyumluluk beyanı

REACh

Referans eşiğin üzerinde SVHC içermez

Ürünün çevresel profili

Mevcut

Ürün kullanım ömrü sonu talimatları

Özel geri dönüşüm işlemlerine gerek yoktur

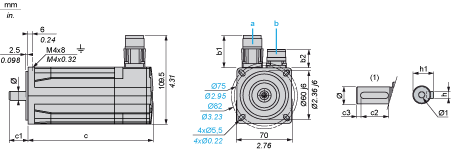

Servo Motors DimensionsExample with Straight Connectors

a:Power supply for servo motor brakeb:Power supply for servo motor encoder(1)Shaft end, keyed slot (optional)

Dimensions in mm

Straight connectors
Rotatable angled connectors
c (without brake)
c (with brake)
c1
c2
c3
h
h1
Ø
Ø1 for screws
b1
b2
b1
b2
39.5
25.5
39.5
39.5
186
225
30
20
5
5 h9
16⁺⁰_0.13
14 k6
M5 x 17

Dimensions in in.

Straight connectors
Rotatable angled connectors
c (without brake)
c (with brake)
c1
c2
c3
h
h1
Ø
Ø1 for screws
b1
b2
b1
b2
1.55
1
1.55
1.55
7.32
8.85
1.18
0.78
0.19
0.20 h9
0.63⁺⁰_0.0051
0.55 k6
M5 x 0.67
