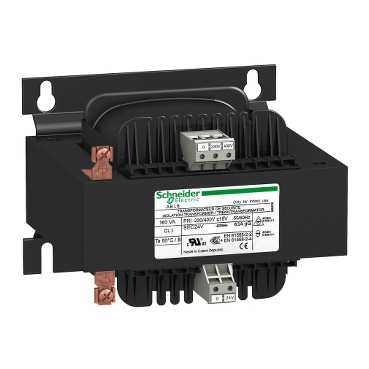

ABL6TS16B
  • ABL6TS16B
  • ABL6TS16B
  • ABL6TS16B
  • ABL6TS16B

Ana
Ürün serisi Phaseo Optimum
ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü
VA cinsinden nominal güç 160 VA
giriş gerilimi 230 V AC monofaze, terminaller: N-L1
400 V AC fazdan faza, terminaller: L1-L2

çıkış gerilimi 24 V AC
ikincil sargı Tek
koruyucu kapak Olmadan
çalışma için ortam hava sıcaklığı -20...50 °C

Tamamlayıcı
giriş gerilimi limitleri 207...253 V
360...440 V

ağ frekans limitleri 47...63 Hz
giriş gerilim toleransı +/- 15 V
verimlilik 88 %
W cinsinden güç dağılımı 21.8 W
çıkış sürdürülebilir aşırı gerilimi 7 % (yüksüz, sıcak durum)
nominal yükte gerilim düşüşü 0.3 %
yüksüz kayıplar 9.1 W
kısa devre gerilimi 0,0681
çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: harici
Aşırı gerilime karşı, koruma teknolojisi: harici
Kısa devrelere karşı, koruma teknolojisi: harici

bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 5 x 4 mm² AWG 11
Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 4 mm² AWG 11
Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 4 mm² AWG 11

işaret CE
sabitleme modu 4 vidayla, screw(s) Ø = 5,8 mm açık %90 azalma oranı ile yatay panel
4 vidayla, screw(s) Ø = 5,8 mm açık dikey panel, çalisma konumu: yatay
4 vidayla, screw(s) Ø = 5,8 mm açık dikey panel, çalisma konumu: yatay
4 vidayla, screw(s) Ø = 5,8 mm açık dikey panel, çalisma konumu: dikey

çalışma yüksekliği 3000 m
elektrik yalıtım sınıfı Sınıf B
ürün ağırlığı 3.2 kg

Ortam
ürün sertifikaları UR
IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529
koruyucu bakım TC
depolama için ortam hava sıcaklığı -40...80 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1
dielektrik gücü 2000 V sargı ve topraklama arasında
4000 V birincil ve ikincil arasında



Dimensions


Dimensions in mm

a

b

c

G

J

Ø

106

109

81

80.5

63

5.8

Dimensions in in.

a

b

c

G

J

Ø

4.17

4.29

3.19

3.17

2.48

0.23



Internal Scheme




Primary Voltage Wiring




Secondary Voltage Wiring
