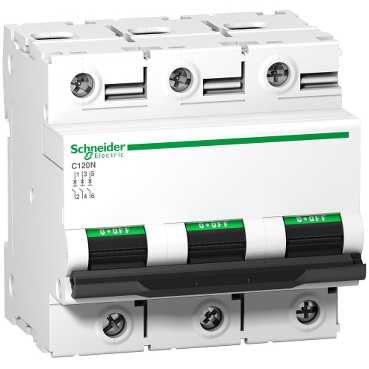

A9N18367
  • A9N18367

Ana
cihaz uygulaması Dağıtım
Ürün serisi C120
seri Acti 9
ürün adı C120
ürün ya da bileşen tipi Minyatür devre kesici
cihaz kısa adı C120N
kutup açıklaması 3P
korumalı kutupların sayısı 3
[In] nominal akım 100 A -de 30 °C
ağ tipi AC
açma birimi teknolojisi Termal manyetik
eğim kodu C
kesme kapasitesi 6 kA Icuuyumluluk standardı EN/IEC 60947-2 - 440 V AC 50/60 Hz
10 kA Icuuyumluluk standardı EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
20 kA Icuuyumluluk standardı EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA Icuuyumluluk standardı EN/IEC 60947-2 - <= 375 V DC
10000 A Icnuyumluluk standardı EN/IEC 60898-1 - 230...400 V AC 50/60 Hz

yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-2

Tamamlayıcı
ağ frekansı 50/60 Hz
[Ue] nominal çalışma voltajı 220...240 V AC 50/60 Hz
380...415 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz
<= 375 V DC

manyetik açma limiti 5...10 x In
[Ics] nominal hizmet kesme kapasitesi 4,5 kA -de 75 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA -de 75 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA -de 75 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7500 A -de 75 % kesme kapasitesi uyumluluk standardı EN/IEC 60898-1 - 230...400 V AC 50/60 Hz
10 kA -de 100 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - <= 375 V DC

sınırlama sınıfı 3uyumluluk standardı EN/IEC 60947-2
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı EN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-2
kontak konum göstergesi Evet
kontrol tipi Geçiş
yerel sinyalleme AÇIK/KAPALI göstergesi
montaj modu Takılabilir
montaj desteği 35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu NA
9 mm vida adımı 9
yükseklik 81 mm
genişlik 81 mm
derinlik 73 mm
ürün ağırlığı 0.615 kg
renk Beyaz
mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 5000 cyclesuyumluluk standardı IEC 60947-2
bağlantılar - terminaller
tel sıyırma uzunluğu 15 mm
sıkma torku 3.5 N.m
toprak kaçağı koruması Ayrı blok

Ortam
standartlar EN/IEC 60947-2
EN/IEC 60898-1

ürün sertifikaları EAC
IP koruma derecesi IP20uyumluluk standardı IEC 60529
kirletme derecesi 3uyumluluk standardı IEC 60947-2
elektrikli şok koruma sınıfı Sınıf III
tropik iklim 2uyumluluk standardı IEC 60068-1
bağıl nem 95 % 55 °C
çalışma yüksekliği 2000 m
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1212 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
