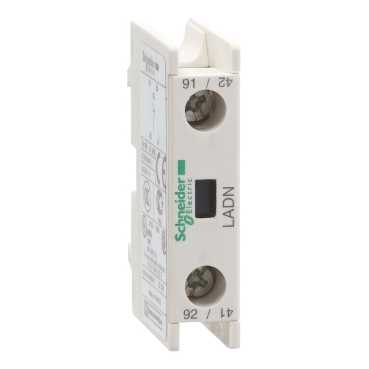

LADN01

Ana Ürün serisi TeSys D TeSys F   seri TeSys   ürün ya da bileşen tipi Yardımcı kontak bloğu   yardımcı kontak çalışma Anlık   kutup kontak düzenleme 1 NK   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı - ile kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu

Tamamlayıcı montaj konumu Ön   [Ui] nominal yalıtım voltajı 690 V - uyumluluk standardı IEC 60947-5-1 600 V - sertifikalar CSA 600 V - sertifikalar UL   [Ue] nominal çalışma voltajı 690 V AC 25...400 Hz   [Ith] klasik açık hava termik akımı 10 A -de <= 60 °C   Irms nominal kapama kapasitesi 140 A ACuyumluluk standardı IEC 60947-5-1 250 A DCuyumluluk standardı IEC 60947-5-1   izin verilebilir kısa süreli akım 100 A -de -5...60 °C 1 s 120 A -de -5...60 °C 500 ms 140 A -de -5...60 °C 100 ms   koruma tipi GG sigorta <= 10 A Ue <= 690 V için çalışma akımına göre değer   ilgili sigorta değeri 10 A gG IEC 60947-5-1   mekanik dayanıklılık 30 Mcycles   minimum anahtarlama akımı 5 mA   minimum anahtarlama gerilimi 17 V   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında çakışma olmaması) 1,5 msn enerjilemede (NK ve NA kontağı arasında çakışma olmaması)   çakışma süresi 1.5 ms   zaman gecikmesi aralığı 0.1...3 s   yalıtım direnci > 10 MOhm   ürün ağırlığı 0.02 kg

Ortam çevresel özellik Normal ortam   standartlar BS 4794 EN 60947-5-1 IEC 60947-5-1 NF C 63-140 VDE 0660   ürün sertifikaları CSA UL   IP koruma derecesi IP2xuyumluluk standardı VDE 0660   koruyucu bakım THuyumluluk standardı IEC 60068   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   çalışma yüksekliği 3000 m

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0629'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
